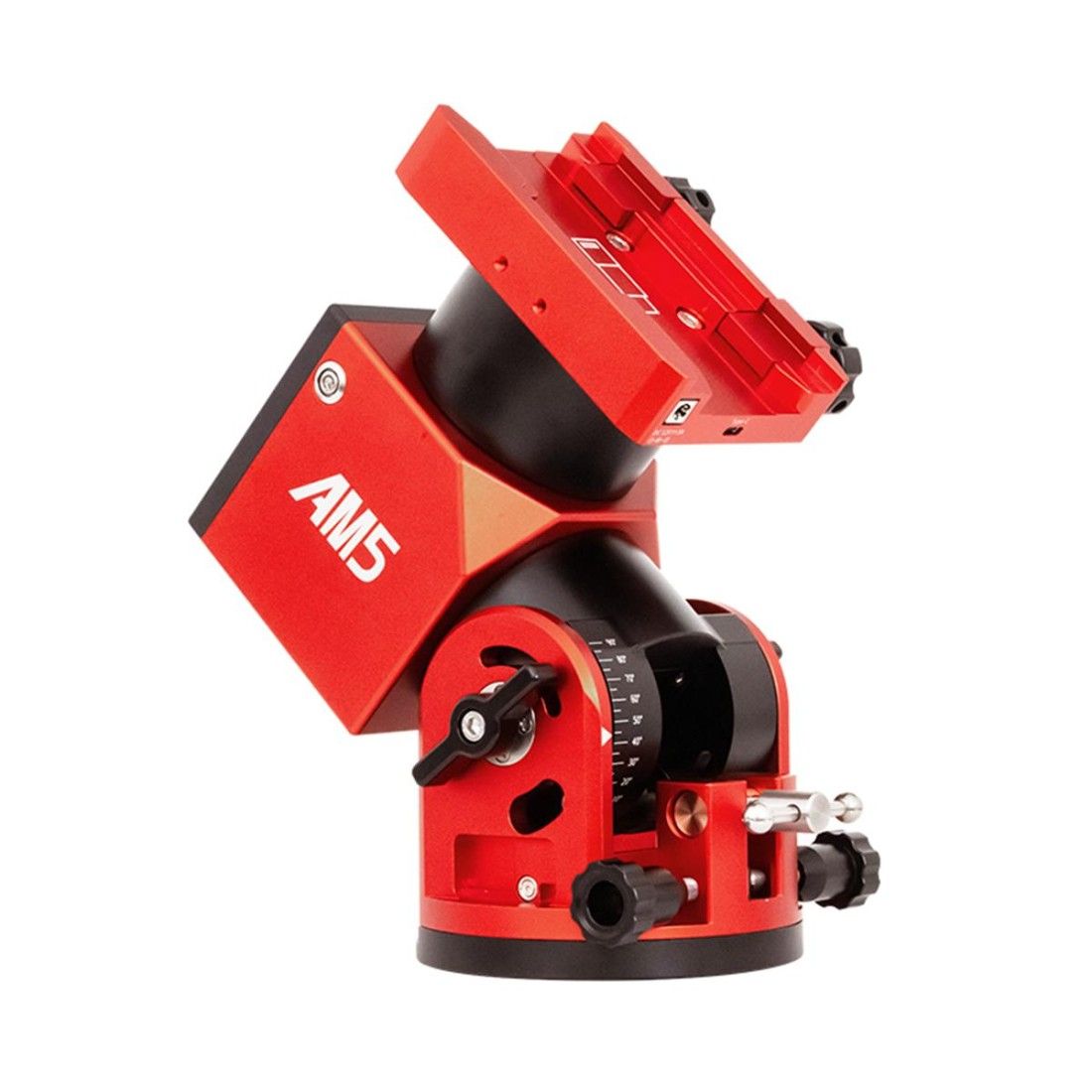

ZWO AM5N

Todo sobre la montura AM5N ZWO ASI

Para el lanzamiento de su primera montura, la empresa ZWO adoptó el principio innovador de motorización con accionamiento armónico, tecnología probada, utilizada en robótica y aeronáutica, basada en el uso de reductores elípticos y correas síncronas.

La montura AM5 ZWO ASI ofrece así una impresionante capacidad de carga de 13 kg sin el uso de contrapesos (20 kg con contrapesos adicionales) para un peso de solo 5 kg. Se puede usar en modo azimutal o en modo ecuatorial, controlado con un control manual, a través de una aplicación de teléfono inteligente o por computadora.

Las tecnologías utilizadas en la Montura AM5 ZWO ASI son similares a las utilizadas en robótica. Dan resultados sorprendentes a primera vista; ella montura parece claramente insuficiente y mal equilibrada, mientras que el conjunto es extremadamente robusto y perfectamente estable. Las monturas ecuatoriales clásicas requieren el uso de contrapesos.

El equilibrio es difícil de mantener en ascensión recta y declinación, independientemente de la posición del tubo. Su transporte y almacenamiento son a menudo un problema para el astrónomo aficionado nómada. Algunas monturas de unidades armónicas tienen una funcionalidad demasiado simplista, una capacidad de carga insuficiente o un funcionamiento errático.

Diferencias con el modelo AM5

Control ahora posible vía Bluetooth (desde la APP)

Mayor capacidad de carga: de 13 a 15 kg (sin contrapeso)

Error periódico reducido: arco de +/- 10″ en lugar de 20

Peso ligeramente aumentado: de 5 a 5,5 kg

Cola de milano hembra modificada: incluye una salida (DC) para alimentar un accesorio y un puerto Tipo-C

Evita que los cables se enrollen al girar el eje de declinación.

Facilidad de uso mejorada: con la integración de cabeza de tornillo para llave hexagonal

Cambiar la configuración del azimut: más intuitivo (sin necesidad de bloqueo)

Para contrarrestar el impacto de la baja temperatura en el modo EQ , la aplicación se puede abrir en modo de carga alta para mejorar efectivamente la capacidad de carga del dispositivo.

La motorización de accionamiento armónico

Este tipo de motorización se basa en un engranaje de ondas de deformación, compuesto por 3 elementos: un buje elíptico (el generador de ondas), una corona deformable conectada al eje de salida y una corona exterior solidaria con el marco de la montura. Este conjunto constituye un reductor elíptico que ofrece una relación de transmisión muy alta, 300:1 en el caso de la Montura AM5 ZWO ASI.

La empresa ZWO se ha asociado con un conocido fabricante de cajas de cambios para producir un modelo adaptado a las necesidades de los aficionados a la astronomía, en el que destaca la incorporación de una correa síncrona. El resultado es un sistema de transmisión suave con un error periódico bajo y un par elevado. La precisión de orientación alcanza de 0,5 a 0,8 segundos de arco, ideal para astrofotografía.

Un cuadro mixto

La montura AM5 ZWO ASI se puede utilizar tanto en posición ecuatorial como en posición azimutal. El volcado en vacío es extremadamente fácil y rápido, debido a su pequeño tamaño; la inclinación es ajustable de 0 a 90 grados. La aplicación del controlador y los controladores de montaje admiten ambos tipos de operaciones.

La posición ecuatorial de la montura ZWO AM5N es esencial en la captura de imágenes para eliminar cualquier rotación de campo. La posición azimutal es más adecuada para la observación visual.

Múltiples posibilidades de control La Montura AM5N ZWO ASI tiene una motorización de doble eje que proporciona seguimiento, movimiento y guía. Incluye un control manual de joystick. También cuenta con cronometraje automático, realizado a través de la aplicación del teléfono inteligente o mediante programas de terceros a través de un controlador ASCOM.

El soporte se puede controlar mediante una conexión Wi-Fi integrada, gestionada mediante una interfaz web o mediante una conexión por cable. Actualizar el controlador de mano y el firmware de la montura es simple y fácil.

Un controlador de mano ergonómico con joystick facilita el control de la motorización de doble eje de la Montura AM5 ZWO ASI.

Compatible con la carcasa ASIAIR Plus, la montura AM5N encaja perfectamente en una configuración astrofotográfica completa basada en cámaras ZWO, ruedas de filtros o motores de enfoque.

Una montura de unidad armónica compacta con un peso de carga sorprendente

• Motorización con reductores elípticos
• Se puede utilizar en modo acimutal o ecuatorial
• Peso: solo 5,5 kg
• Peso de carga de 15 kg, sin utilizar contrapesos

PRECAUCIÓN: No retire la zapata que sujeta el ASIAIR (si se retira, no reemplace los tornillos originales o corre el riesgo de dañar el interior del soporte)
